Odlévání cejchu: druhé kolo

Thle je report z druhého kola odlévání cejch, léta Páně 6.dubna 2024.misr slévač Beran se dobře připravil. Nachystal dělovinu, do které mimo jiné roztavil sběračku Michala Pešťáka ze Státního oblastního archivu Plzeň.

Tohle je lití děloviny.

Adam vytiskl na 3D tiskárně novou šablonu, kterou Mistr Beran vytmelil a připravil k použití.

A tady pokračuje naše reportáž z licího dne, 6.dubna 2024.

 Drtíme grafit!

Mistr Beran připravuje licí formu. Na dno se dá vytmelená šablona, bohatě posypaná grafitem.

 Forma se vyplní slévárenským pískem. A dusáme a dusáme!



Přebytečný písek se musí seškrábnout, aby hliněná forma lícovala s dřevěným bedněním.

Forma se otočí vzhůru nohama a potře drceným grafitem.





Do šablony se zašroubuje rukojeť.





Nasadí se druhá polovina formy a vysype slévárenským pískem A opět dusáme!



Marek obětavě přidržuje formu.



Opatrně vyšroubovat držátko... Ani mistr Beran si zřejmě není jistý výsledkem.

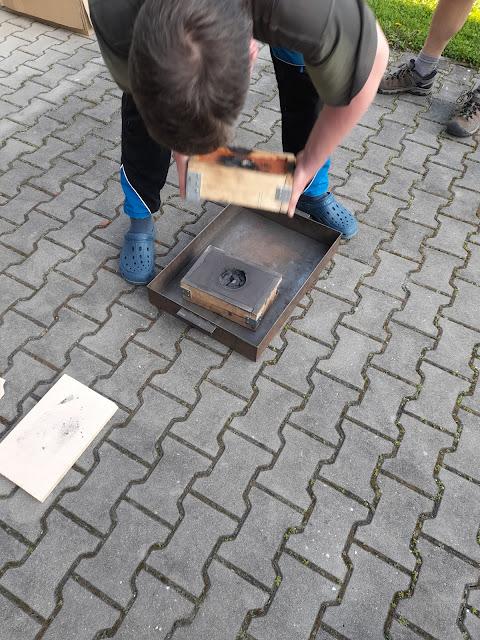

Obě poloviny formy se musí opatrně oddělit.

Po oddělení obou polovin formy se držátko našroubuje na šablonu. Následuje kritická fáze operace - šablonu je třeba opatrně vytáhnout z hliněné formy.



Povedlo se! Na dně formy je Afrika!



Před odléváním nutno posypat roztlučenám grafitem a odfouknout stlačeným vzduchem.

Ofuk formy stlačeným vzduchem.

Do druhé poloviny formy se vyrazí výfuk.

Obě poloviny formy se opět spojí dohromady.



Opatrně přiklopit...

 A můžeme připravit slévárenskou pec.

Zážeh!

Zpočátku není plamen vidět.

Až později se plamen zbarví do oranžova.

Zkoumáme vnitřek pece.

Vsádka kovu

A znovu přiklopit víko.

Už se to taví!

Kontrola pece







Kov už je roztavený, mistr slévač se chystá k odlévání.





Pomocí kleští uchopit a vyjmout šamotový kelímek s taveninou...





Kelímek se položí na připravené šamotové desky

Nyní si mistr vymění kleště







Mistr nalévá rozžhavenou dělovinu do formy. Kov vtéká otvorem pro držadlo a vytéká výfukem.

A máme odlito.



Po vychladnutí mistr Beran odděluje formu.



Povedlo se! Razidlo vypadá náramně.

Razidlo je třeba vyprostit  z pískové formy. Škoda, že je jen na jedno použití.

Komín není potřeba, odřízne se flexou.

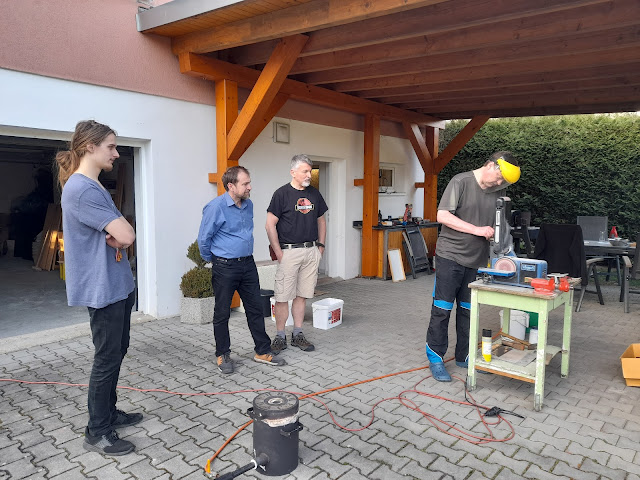

Čištění a broušení odlitku

 Po vyčištění a obroušení vynikla nádherná barva razidla. A takhle vypadá finální výrobek.

Razidlo funguje náramně. Takhle vypadá obtisk na kůži. Razidlo je nahřáto na kuchyňském plynovém sporáku na teplotu 200°C.



Projekt je možné prohlásit za úspěšně dokončený. Velká poklona Adamovi a Danovi!
